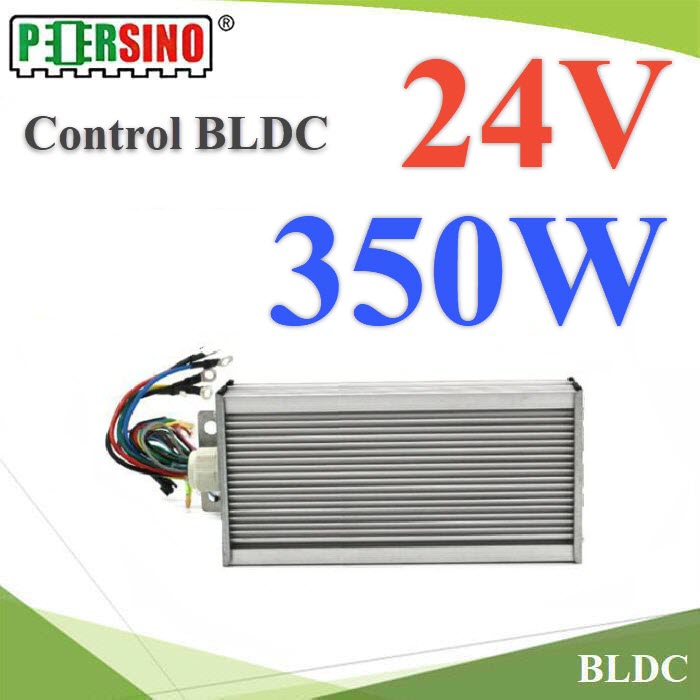

กล่องคอนโทรล Motor 350W 24V สำหรับ มอเตอร์ BLDC (ไม่รวมมอเตอร์)

Code : Control-350W-24V-BLDC

กล่องคอนโทรล Motor 350W 24V สำหรับ มอเตอร์ BLDC (ไม่รวมมอเตอร์)

    กล่องคอนโทรล 350W 24V สำหรับ มอเตอร์ BLDC (ไม่รวมมอเตอร์) เฉพาะคอนโทรลเท่านั้น ไม่รวมมอเตอร์ (สำหรับผู้ที่มีมอเตอร์แล้ว BLDC แล้ว)
วงจรการต่อสาย
สายเส้นใหญ่ ต่อตามสี แดง- ดำ - น้ำเงิน - เขียว - เหลือง
สายคอนโทรลการหมุน เส้นเล็ก 5-6 เส้น ต่อตามช่องเสียบ
สายสีแดงปลายเขียว เป็นสวิทช์ เปิดการทำงาน ให้ต่อสายเส้นสีแดงเส้นใหญ่
สายคู่สีน้ำตาล-ดำ สำหรับหมุนซ้ายขวา หากต่อสายด้วยกัน น้ำตาลต่อดำ
สายคู่สีเขียว-ดำ สำหรับสั่งงานหยุดหมุน หรือการเบรค หากต่อสายด้วยกัน เขียว-ดำ
สายเส้นเดี่ยวสีเขียว ต่อส่งสัญญาณ สำหรับเครื่องวัดรอบมอเตอร์
สายเส้นเดี่ยวสีม่วง เป็น high brake หากต้องการใช้งาน ให้ต่อไฟ 12V ขั้วบวก
